Rdzenie toroidalne typu RTHF (Hi-Flux)


Rdzenie proszkowe RTHF (Hi-Flux) firmy Adnold Magnetics składają się w 50% z niklu oraz w 50% z rdzenia proszkowego z rozproszona szczeliną powietrzną. Rdzenie toroidalne HF charakteryzują się wysoka gęstością strumienia nasycenia (ang. saturation flux density) sięgającą 15 000 Gauss'ów oraz znacząco niższymi stratami w rdzeniu w porównaniu z innymi rdzeniami proszkowymi. Rdzenie te są idealnym rozwiązaniem jako induktory do przetwornic impulsowych step-up i step-down oraz filtrów wejściowych. Stosowane w obwodach z wysoką składową prądu stałego IDC mogą znacznie zredukować rozmiary rdzenia.
Firma Feryster jest oficjalnym dystrybutorem rdzeni proszkowych firmy Micrometals Arnold Powder Cores. Poniższa tabela przedstawia listę próbek rdzeni typu HF, które znajdują sie na magazynie firmy Feryster. Próbki te są dostępne dla wszystkich naszych klientów, w ilościach umożliwiających zbudowanie prototypu induktora. Dla zainteresowanych posiadamy również najnowsze, darmowe katalogi rdzeni Arnold Magnetis. Projektanci mogą pobrać narzędzie umożliwiające projektowanie induktorów opartych na rdzeniach proszkowych Arnolda.
W ofercie również rdzenie Micrometals Arnold Powder Cores typu MPP oraz Super-MSS.

RdzeńPrzenikalność
26
Przenikalność
60
Przenikalność
125
Przenikalność
147
Przenikalność
160
Średnica
HF 0.500¨ - HF-050060
AL=27
HF-050125
AL=56
HF-050147
AL=67
HF-050160
AL=72
12.70mm
HF 0.655¨ - HF-065060
AL=36
HF-065125
AL=72
HF-065147
AL=88
HF-065160
AL=92
16.64mm
HF 0.800¨HF-080026
AL=14
HF-080060
AL=32
HF-080125
AL=68
HF-080147
AL=81
- 20.32mm
HF 0.900¨HF-090026
AL=19
HF-090060
AL=43
HF-090125
AL=90
HF-090147
AL=106
- 22.86mm
HF 1.060¨HF-106026
AL=32
HF-106060
AL=75
HF-106125
AL=157
HF-106147
AL=185
- 26.92mm
HF 1.300¨HF-130026
AL=28
HF-130060
AL=61
HF-130125
AL=127
HF-130147
AL=150
- 33.02mm
HF 1.410¨HF-141026
AL=24
HF-141060
AL=56
HF-141125
AL=117
HF-141147
AL=138
- 35.81mm
HF 1.570¨HF-157026
AL=35
HF-157060
AL=81
HF-157125
AL=168
- - 39.88mm

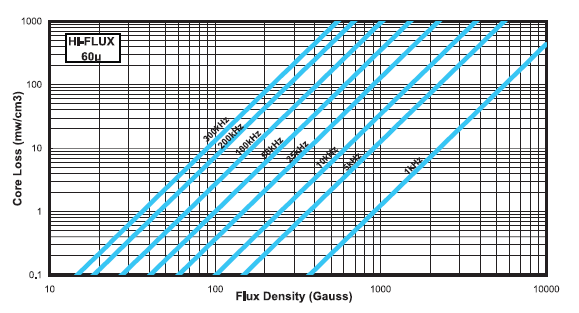

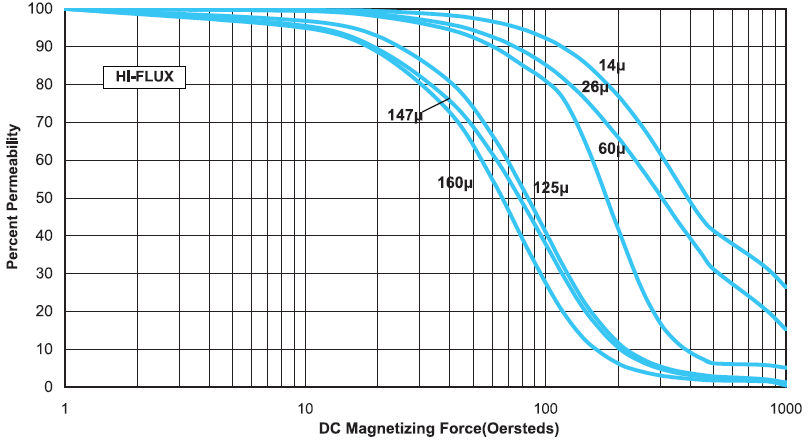

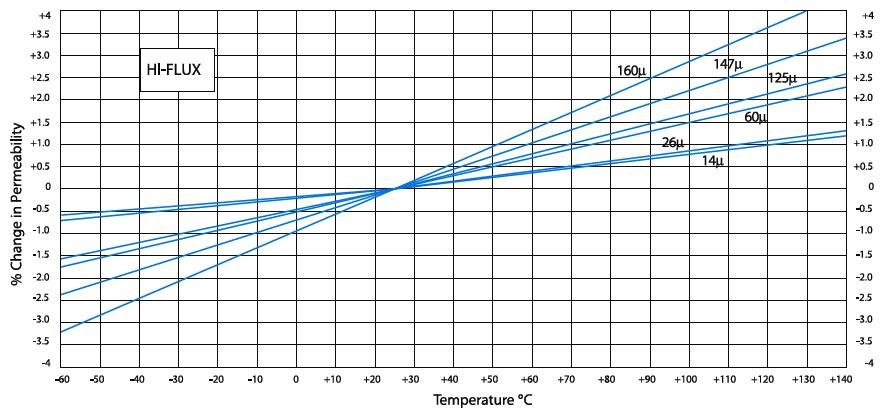

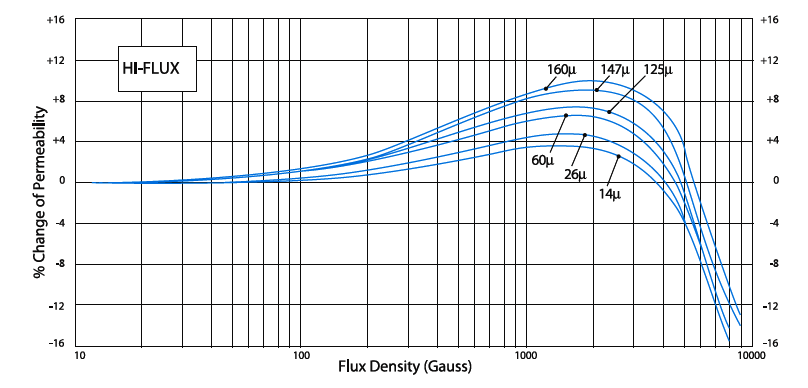

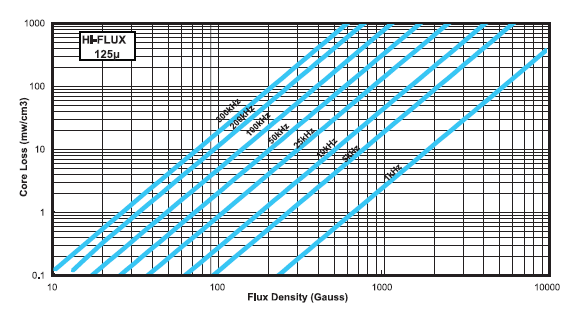

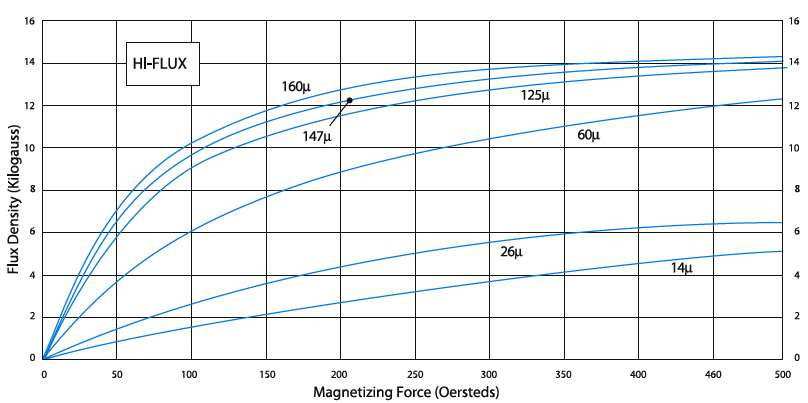

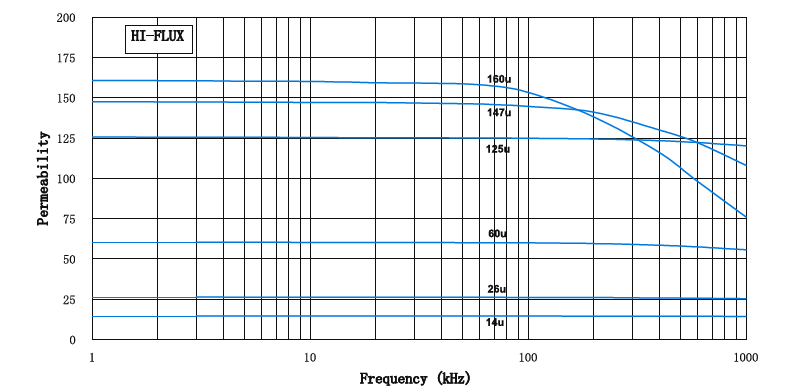

Wybrane charakterystyki rdzeni HF.


Rdzenie toroidalne HF


Rdzenie toroidalne HF


Rdzenie toroidalne HF


Rdzenie toroidalne HF


Rdzenie toroidalne HF


Rdzenie toroidalne HF


Rdzenie toroidalne HF

Conversion table
QuantityTo ConvertMultiply By
FromTo
Magnetic Flux Density
B
Gausses (CGS)Teslas (SI)104
Magnetizing
H
Oersteds (CGS)Amperes per Meter (SI)

1000/(4Π)
